天然氣報警器是每年所有氣體報警設備中銷量最大的一款設備，因?yàn)樘烊粴鈶?yīng)用廣泛，設計到的領域較多，而其又易燃易爆，安全防患措施不得不做，所以天然氣報警器的應用量大是必然的。天然氣報警系統不僅要實現探測報警的功能，還要實現燃?xì)庑孤┖蟮纳坪蟠胧@就設計到天然氣報警系統的聯動輸出功能的一個體現了。
分線天然氣報警器是如何聯動電磁閥或者排風扇的？
ARD600屬于分線三線制4-20mA通訊的氣體報警系統，在小范圍內尤其是餐飲餐館行業領域有著重要的應用。本報警系統屬于2級報警設置，雙重保護功能，一般1級報警啟動通排風，2級報警啟動燃?xì)馇袛嚅y，就是我們場所的電磁閥。一般一級報警設置為報警系統全量程0-100%LEL的四分之一作為1級報警（25%LEL）。此時屬于天然氣少量泄漏，只需要報警啟動通排風降低室內天然氣濃度既可，無需斷氣。二級報警設置為報警系統全量程0-100%LEL的二分之一（50%LEL）。此時屬于多量泄漏，需要積極預防泄漏，直接斷氣，切斷氣源方可。那么關于天然氣報警器的聯動輸出端口都是怎樣的呢？下面給大家介紹一下，請看下圖：

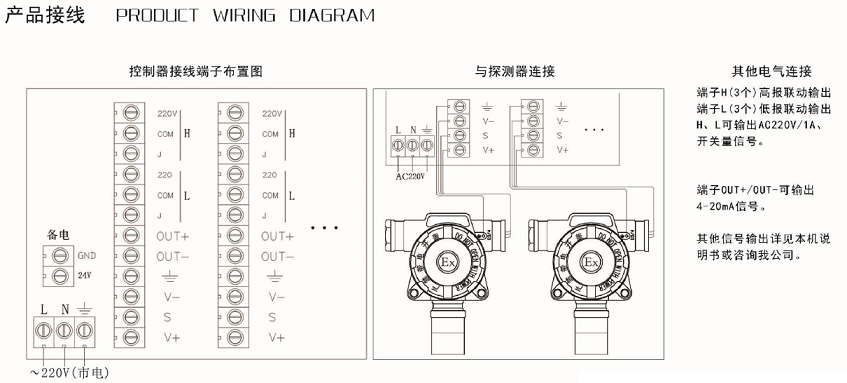

本圖最左邊便是控制器上的各種接線端口圖示。ARD600型屬于分線結構設計，每個探測器對應一個監控聯動模塊，比如最左邊的一排排豎著的端口。每排對應有高報H（220V、COM、J）、低報L（220、COM、J），4-20mA輸出（OUT+、OUT-），探測器接線端口（地線、V-、S、V+）。控制器和探測器對應接線時，打開控制器蓋，將控制器的接線端子GND、IN、24V分別與來自探測器傳輸電纜線的V+電源正極(紅線)、S信號(黃線)、V-負極(黑線)一一對應相連。屏蔽線與機殼接好。接線端子”A1C、A1，A2C、A2”為兩組接點輸出。端子L、N、FG接AC220V的火線、零線和大地線。端子B+、B-接備電模塊的+24V、GND。

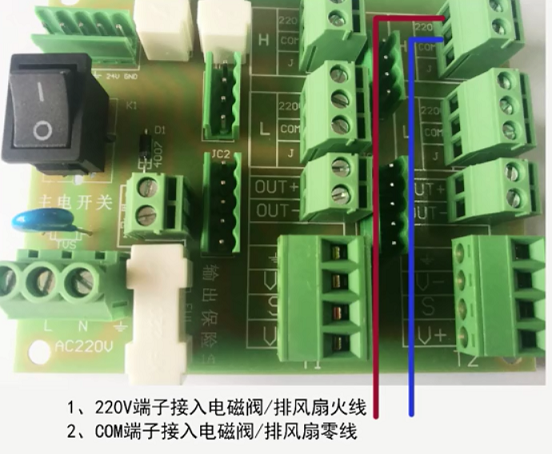

上文中說到的天然氣報警器的1級報警和二級報警分別指的是低報聯動端口和高報聯動端口。當需要聯動排風扇時，需要啟動低報端口，具體接線：聯動端口屬于有源輸出，可以直接聯動小功率220V排風扇或者電磁閥，就是將220V端口接入電磁閥或者排風扇的火線，將COM端口接入電磁閥或者排風扇的零線，只是區分用高報聯動，還是低報聯動。
