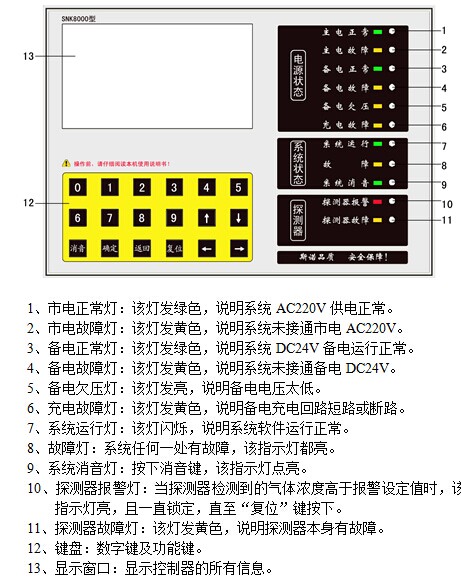

SNK8000燃氣報警器是一款總線制燃氣報警系統，該系統可容納的節點數64路，升級版的可容納128路。因此在使用該報警系統時需要掌握每個節點的搜索和編碼設置步驟，這有助于日后在使用該設備時更好操作運用該報警系統。系統的整個設置過程僅在報警控制器上操作，控制器界面如下：
一、SNK8000燃氣報警器預熱完畢，手松搜索一遍節點。
具體步驟如下：
1、按“返回”鍵。進入“目錄界面”
|
|
目錄界面 |
|
| 列表顯示 | 節點設置 | 系統設置 |
| 報警記錄 | 自搜 | 外部設備 |
| 故障記錄 | 調零 | 自檢 |
| 開機記錄 | 標定 | 公司簡介 |
2、按“↑”、“↓”、“→”或“←”鍵，將光標移到“自搜”選項上，再按“確定”鍵，系統進入節點搜索狀態，待屏幕顯示”自搜索成功“后，說明節點搜索完畢，此時，系統重新回到了”目錄界面“
3、.按“↑”、“↓”、“→”或“←”鍵，將光標移到“列表顯示”選項上，再按“確定”鍵，系統進入正常監控狀態。
4、.按“↑”或“↓”鍵，翻閱控制器是否將所有節點連接起來。若沒有，檢查對應節點的接線，確保連線正確后，再按上述步驟，重新搜索一遍。
二、SNK8000燃氣報警器的節點設置

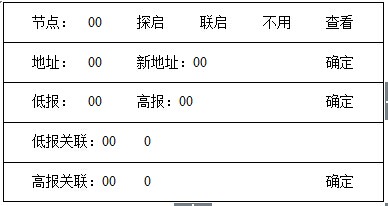

在正常監視狀態下，按“返回”鍵，系統進入目錄界面，按方向箭頭鍵，將光標移到“節點設置”選項上，按“確定”鍵，系統提示輸入密碼，按數字鍵輸入正確密碼后，按“確定”鍵，系統進入“節點設置”畫面，見圖7-3-1-1。在當前畫面下，系統可以進行以下設置：

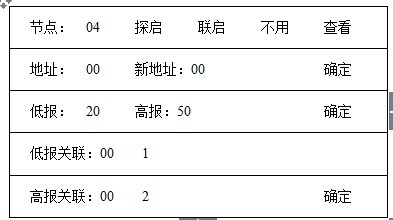

★查看節點參數：按“↑”、“↓”鍵，移動光標至節點編號位置；按“數字”鍵，輸入節點編號（如節點：04）；再按“↑”、“↓”鍵，移動光標至“查看”選項，按“確定”鍵，此時畫面就會顯示當前節點的內部參數，見下圖：
★啟用節點：當啟用被屏蔽的節點時，按“↑”、“↓”和字鍵，輸入節點編號，再按“↑”、“↓”鍵，移動光標至“探啟”或“聯啟”選項，按“確定”鍵，待“探啟”或“聯啟”選項顯示為“成功”字樣，表明該節點已被啟用。（可以返回到“列表顯示界面”，查看此節點是否被啟用）
★更改節點地址：按“↑”、“↓”和數字鍵，在“地址：”后輸入原來的節點編號，再按“↑”、“↓”和數字鍵，在“新地址：”后輸入要更改的節點編號，再按“↑”、“↓”至“新地址：”后的“確定”選項，按“確定”鍵，待“確定”選項顯示為“成功”字樣，表明節點地址修改成功。
★設置報警點：按“↑”、“↓”和數字鍵，在“節點：”后輸入節點編號，再按“↑”、“↓”和數字鍵，在“低報：”和“高報：”后分別輸入低限報警點和高限報警點，再按“↑”、“↓”至“高報：”后的“確定”選項，按“確定”鍵，待“確定”選項顯示為“成功”字樣，表明報警點設置成功
★設置報警關聯：按“↑”、“↓”和數字鍵，在“節點：”后輸入節點編號，再按“↑”、“↓”和數字鍵，在“低報關聯：”和“高報關聯：”后分別輸入低報聯動地址號、聯動通道號和高報聯動地址號、聯動通道號；再按“↑”、“↓”至“高報關聯：”后的“確定”選項，按“確定”鍵，待“確定”選項顯示為“成功”字樣，表明報警關聯設置成功。
注意：SNK8000燃氣報警器的節點參數設置成功后，按“返回”鍵，系統退出“節點設置”界面，回到“目錄界面”。
