三芯線已經鋪好，燃氣報警器是四線制的怎么辦？
三芯線已經鋪好，燃氣報警器是四線制的怎么辦？
日期：2014/11/28 9:00:28 發布人：作者 來源：網絡 三芯線已經鋪好，燃氣報警器是四線制的怎么辦？有的時候客戶會遇到這樣的問題。那么遇到這樣的問題，我們該如何解決呢？
案例：
11月23日，山東棗莊某工廠鍋爐房需要安裝2個點路的燃氣探測器。于是負責人馬經理前來咨詢采購，經過洽談后，我方給出：一個主機帶兩個燃氣探測器的應用方案，此方案原本布線需要的是三芯線纜，并建議在進氣閥門處安裝一個探測器，在鍋爐的上方安裝一個探測器。
當雙方就燃氣報警器購買達成協議時，我方發現現貨產品中沒有2通道的主機。如果給客戶提供2臺單通道主機，就難以實現報警系統聯動電磁閥�？蛻暨@邊又著急安裝使用，于是乎我方為了解決客戶問題，決定給客戶提供一套四線制燃氣報警設備：四通道報警主機+2臺總線制燃氣探測器。
制定出方案后，我方與客戶溝通協商，并建議客戶在收到報警設備的時候要通知我方。我方將給出布線接線調試電話指導�？勺詈鬀]想到的是，客戶那邊已經布好2根三芯線纜。此通知到11月24日17點30分左右，時工才通知到我。接到時工布線敘述，頓時發現自己犯了一個錯誤。
所犯的錯誤就是之前給客戶講的是燃氣報警器需要用三芯線纜連接，而最終供給客戶的四線制燃氣報警設備。未能提前通知到客戶才造成客戶已經鋪好三芯線纜。當時狀況著實為難著我了，晚上的聚會也取消了。為這事很是著急。
為難之處有三點：
1、客戶已經鋪好三芯線，不想重新布線。
2、客戶已經安裝好四線制燃氣報警設備，更換有困難。
3、出差指導安裝，技術人員暫時工作在外。
看情況只能自己解決了，想來想去，突然想到：2根三芯線改成四芯線不就解決問題了嗎？對啊，四線制燃氣報警器所需要的線纜就是四根單芯線而已，這下好辦了。
于是打電話通知時工，告之解決方案如下：

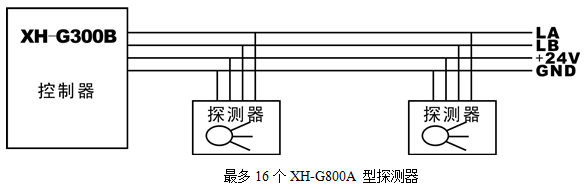

燃氣報警器的接線圖
按照接線圖中所示，取一個三芯線，加上另一個三芯線上的任意一芯構成四芯線。
將這四芯線一一對應接LA、LB、+24V、GND四個相應接線端子。
接線時，將一個三芯線的“紅、黑、黃”的一端接到控制主機的探測器接線端子上的LA、LB、+24V；再取另一個三芯線的黑色線接GND上。所有的探測器并聯接到這四芯用到的線纜上，做到一一對應接起來才能實現通訊。
