新款ZL9可燃?xì)怏w報警器是我單位根據市場行情而研制的一款超智能機。該設備采用的是兩總線結構設計，其特殊的功能就是接線不區分正負極，并且整個機器的聯動輸出功能上也有所改進，請看下面展示：

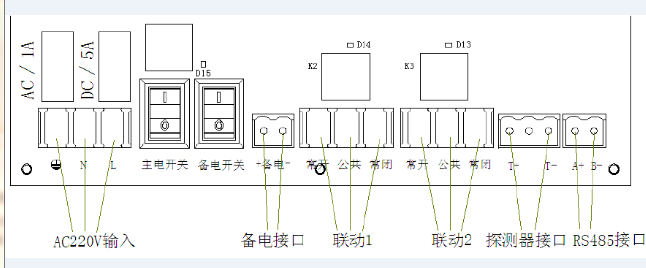

上圖展示從左到右依次為：交流AC220V電源輸入模塊，主電開關、備電開關、備電接口、聯動1、聯動2、探測器接口、RS485接口。
1、AC220V輸入，是主機接入220V交流電源模塊，屬于整套系統的主電源輸入。
2、主/備電開關，就是用來控制系統供電模式。如果想用主電供電，就打開主電開關；如果主電斷電后，就切換到備電開關，實現可燃?xì)怏w報警器系統的連續監測。這個要求被正式納入2015年安全管理章程。
3、聯動1、聯動2。聯動1屬于開關量信號，聯動2屬于脈沖信號。如果您想通過報警主機聯動排風扇，在系統報警的時候啟動排風扇，當報警停止后關閉排風扇，那么就將排風扇通過聯動2來控制。如果想實現排風扇在報警后持續工作，那么就將排風扇通過聯動1控制，要想停止排風就做一下復位操作即可實現。
4、探測器接口--從上圖我們可以看出該接口模塊有三個接線柱。接線的時候只需要選擇T+、T-，接線不用區分正負極，只要不接斷路就可以。
5、RS485接口--這個是在特殊要求上做的一個備選模塊。該模塊可以實現系統與上位機之間的通訊，通過該模塊將主機探測到的數據和報警動作信息上傳到消防主機，實現消防集中監控。

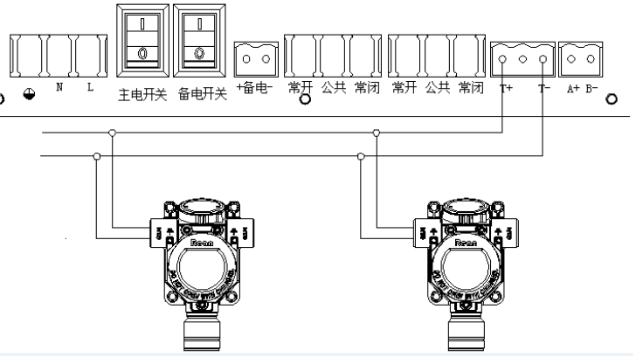

下面再來看一下可燃?xì)怏w報警器的接線展示：
從上圖我們可以看出，兩總線的可燃?xì)怏w報警系統不僅接線方便，而且布線比較經濟實惠。從主機上的探測器模塊上引出兩根線，將所有位置的探測器按照上圖所示并到這根主線上即可。系統工作原理：安裝在現場的探測器由控制器供電工作。當發生氣體泄漏時，傳感器將泄漏量轉換成相應的電壓信號輸出，電壓信號經探測器的處理之后上傳至控制器，控制器接收之后將數據解析并顯示于屏幕上。當濃度達到設定的動作值時，控制器發出報警并驅動外接設備。
