XH系列燃?xì)鈭?bào)警器是我單位重點主打產品，該產品功能齊全，市場性?xún)r(jià)比較高，贏得了燃?xì)夤�、加氣站、燃�(xì)夤I(yè)的一致好評。本產品最為出色的一點就是系統自身就帶有聯動輸出功能，可以同時聯動電磁閥或者排風扇一起工作，同時還可以設置不同報警點分別控制不同的外圍設備。那么XH系列燃?xì)鈭?bào)警器是如何驅動電磁閥或排風扇工作的？下面來看兩張展示圖：

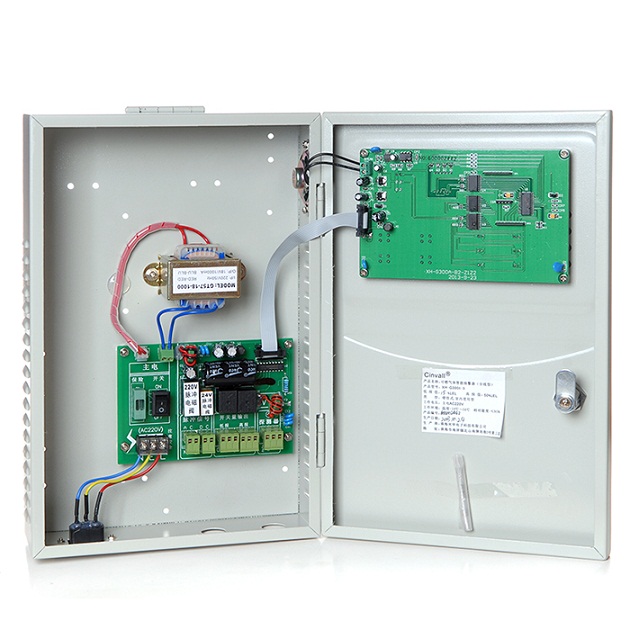

圖一（內部結構）

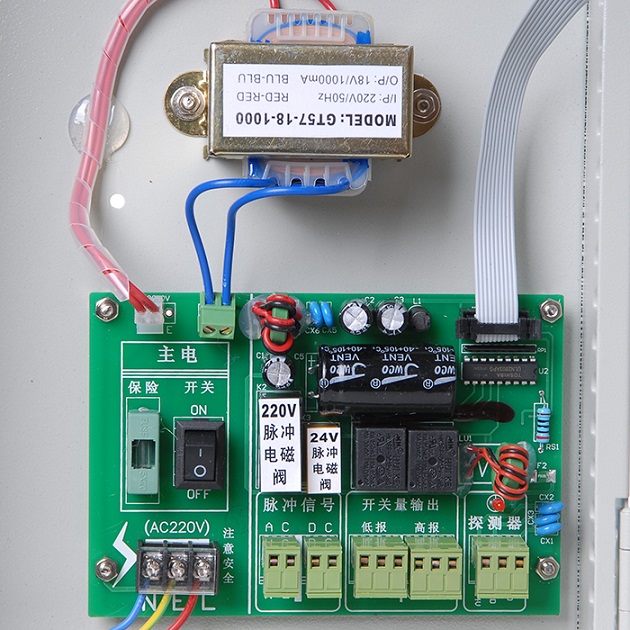

圖二（電路板控制元件）
以上這兩幅展圖是關于燃?xì)鈭?bào)警控制器的展示，聯動輸出功能全在這小小的電路板上。燃?xì)鈭?bào)警系統的控制設備看似很簡單，其實燃?xì)鈭?bào)警設備的所有動作或是操作全是由控制器來掌握的。從圖二上來看，最上方的是一個電源模塊（俗稱變壓器），順著電源模塊導出的藍色線纜就是主電，主電左下方是保險盒（內置一個保險絲，具有超壓保護的功能）、右下方是開關（控制主機供電問題），再往下就是AC220V接入電源的位置了（此處可以取電）。再往右片區就到到今天要講的主題了：聯動輸出功能模塊。
聯動輸出功能模塊是燃?xì)鈭?bào)警器最為關鍵的部分。首先是最右側是探測器的接線端子，往左便是開關量輸出和脈沖信號輸出。這兩個輸出端子便是今天要講的聯動輸出模塊。XH系列的燃?xì)鈭?bào)警設備具有兩級報警功能，一般一級報警啟動排風扇（燃?xì)庑孤┑妮^少），二級報警啟動電磁閥（燃?xì)庑孤┑妮^多，必須切斷燃?xì)夤艿溃?
從上圖我們可以看出，脈沖信號是用來聯動控制電磁閥的。這個脈沖信號又分為兩種，一個是交流脈沖AC，一個是直流脈沖DC。AC是用來驅動220V電磁閥工作的，DC是用來驅動24V電磁閥工作的，千萬不可混淆。開關量輸出也分為兩種，一種是低報警啟動工作，一種是高報警啟動工作。設置是由客戶根據自己的需要而制定的。
燃?xì)鈭?bào)警器聯動電磁閥時，只需要將電磁閥的兩根線纜分別接到脈沖信號的相應接線端子上即可，電磁閥的正極接到接線端的負極上面，負極接到接線端子的正極上面，形成順勢的電壓差，形成電流脈沖以便于驅動電磁閥工作。如果燃?xì)鈭?bào)警設備要驅動的是常開常閉電磁閥，則需要將電磁閥接到開關量輸出端子上，首先將電磁閥的一根線纜接到開關量某組接線端子的N端子上，然后將改組端子的O接到電源AC220V的負極上面；其次將電磁閥的另一根線接到電源AC220V的正極上面。
燃?xì)鈭?bào)警器聯動排風扇時，要看排風扇是多大功率的排風扇，需要供多大的電源。如果排風扇是小功率220V供電電壓的話，則跟接常開常閉電磁閥的步驟一樣，如果驅動的是大功率380V的排風扇，需要接入一個交流接觸器，將220V電壓轉換成380V電壓給風機供電。具體操作步驟待明天后續，敬請關注本站，等待謎底揭曉。
