燃氣報警器XH-G300A-B帶有聯動功能，可以直接驅動100W以內的排風扇工作，100W以上的排風扇可以通過交流接觸器進行驅動。直接驅動風機的前后對比接線圖：
展示圖一：
展示圖二：

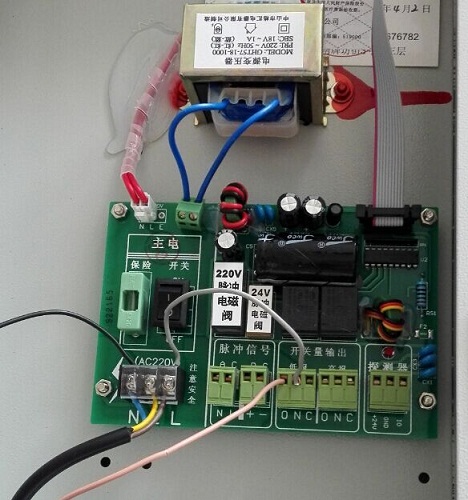

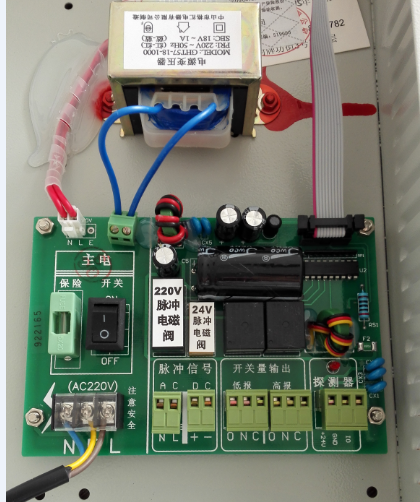

通過以上兩幅面板展示圖，我們可以看出圖二中比圖一中多了幾根線。圖一是沒有連接驅動設備的面板，圖二是已經接了聯動驅動設備的面板。接線步驟：
首先用一個線將電源AC220V的火線L和開關量輸出的低報接線端子的N連接起來，如如二中的灰色線纜所示；然后將排風扇的一根線纜接到低報驅動模塊的O接線柱上，如圖二中粉色線纜所示；最后將排風扇的另一根線接到電源N上面，如圖二中黑色單芯線纜所示。
以上介紹的燃氣報警器驅動排風扇的接線步驟僅限于功率小于100W的排風，如果直接接大功率排風，驅動模塊帶不起來，容易燒壞里面的繼電器造成驅動模塊功能失效。針對大功率排風扇需要加入一個交流接觸器，構成串聯模式的開關量動作模組，如下圖所示：
