煤氣報警器是一款在線式氣體監控系統，主要用來監控作業區間煤氣濃度，防止煤氣泄漏。當報警系統發出煤氣泄漏報警信號時，一般是通過通排風或者煤氣管道電磁閥來進行聯動動作達到斷氣疏散氣體的目的。那么，煤氣報警器是如何聯動通排風或者電磁閥的呢？
在煤氣報警系統的控制器內部的電路板上，有專用的聯動輸出端口。聯動通排風是通過開關量端口來實現，聯動電磁閥是通過脈沖信號來實現的。具體的操作步驟如下：

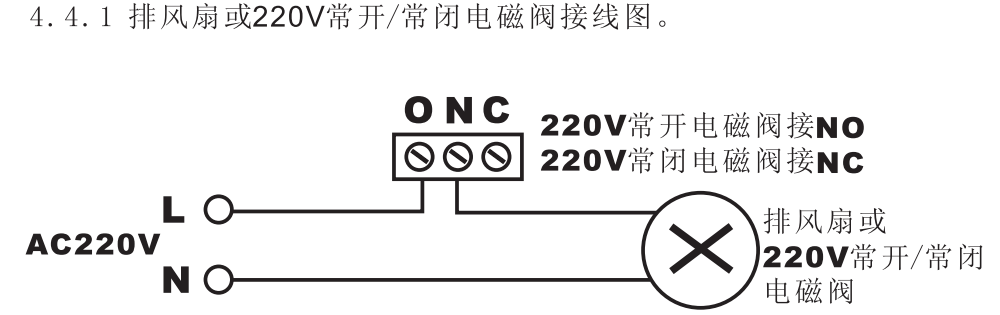

煤氣報警器聯動通排風：通排風的作用就是，通電開啟，斷電關閉，手動復位，所以要先形成一個電回路，要求在正常監控狀態下，這個回路是斷開狀態，系統報警后成閉合狀態。首先用一根線纜將開關量的公共端口COM和進線電源的L連接起來；然后將通排風自帶的2根線纜，一根接到開關量端口的常開端，一根線接到進線電源的N級連接起來，這樣就形成一個回路；開關量端口那正常是斷開的，此處就相當于一個開關，不報警的時候是開著的，報警的時候是閉合的，閉合后線路上便有了電流電壓，排風扇得到相應的電壓邊開始工作，將泄漏的煤氣擴散到室外，降低室內的煤氣濃度，排除危險。

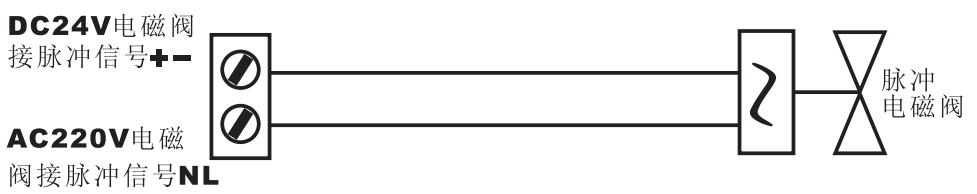

煤氣報警器聯動電磁閥：電磁閥的作用就是系統報警后，給電磁閥一個瞬間脈沖信號，電磁閥瞬間動作閉合關閉煤氣管道，起到斷氣的目的。這個接線方式就很簡單，只要區分電磁閥的供電電壓是多少既可。如果是220V電壓的電磁閥，就將電磁閥接到AC220V脈沖輸出上；如果是24V電壓的電磁閥，就將電磁閥接到DC24V脈沖輸出上。同樣，電磁閥也是手動復位。當電磁閥動作閉合后，需要手動上體旋鈕，才能打開煤氣管道。
