2019年我單位新推出了一款A(yù)RD800W型煤氣報警器，該設備一經推出就因其自身的選配無線傳輸功能和經濟實惠的特點備受廣大客戶的好評。面對這么一款新型的煤氣報警設備，在使用過程中難免會遇到一些安裝使用過程中出現的各種各樣的問題。下面就ARD系列產品進行一下系統說明，希望能夠幫助大家正確使用設備。
ARD800W型煤氣報警器的安裝使用說明

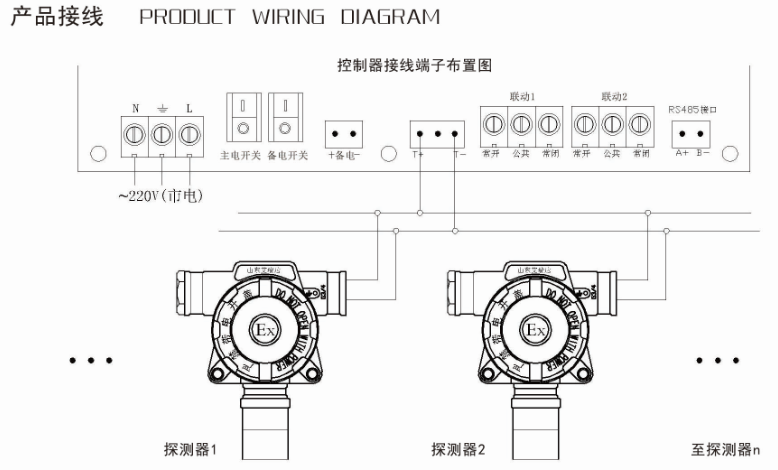

今天給家講一下ARD800W型氣體控制器 和 ARD320型氣體探測器的接線方法和常見故障。首先來看一下接線圖：
1、接線說明
這是采用并聯的方式連接的。紅色的是氣體探測器，我們這個產品是采用兩線制連接的，不區分正負極，接到T+，T-端口。探測器通訊端子是一個三孔端子，只用兩邊的T+/T-，中間的線用不上。在探測器接線端口的右上方有一個四孔端子。在四孔端子的最下面有兩個端子LED+、LED-，是用來接一體化聲光報警燈的，紅線+、黑線- 。控制器也是接T+、T-，和控制器的T+/T-對應接起來。
2、外設接線
如果煤氣報警器接220V常開電磁閥，需要從進線電源火線L連一根短線到COM2上，然后將電磁閥的火線接到NO2上，零線接到進線電源的N零線上（同樣接220V排風扇，也是用一根短線從電源L火線接到COM1上，排風扇的火線接到NO1上，排風扇零線接到進線電源的零線N上）。這樣接起到先排風扇后控閥的目的。注意：接線的時候要在主線電源斷電的狀態下進行操作。
3、開機操作
先開主電再開備電，系統便進入到預熱狀態，預熱的時間大概是30s進入監控狀態。此時按一下功能鍵，控制器顯示4個0，然后再按一下確認鍵系統自動搜索，屏幕上顯示到多少就是帶了幾個探測器）。系統進入正常監控狀態。測試：我們出廠測試時，先用40的標準氣給煤氣報警器的探測器傳感器部位通一下氣，此時會看到控制器屏幕上有濃度值上升顯示，當屏幕濃度超過25%LEL時，啟動一級報警聯動排風扇；當屏幕濃度顯示超過50%LEL時，啟動二級報警切斷電磁閥。摁一下控制器上的消音鍵，只能讓控制器停止報警，現場探測器上的報警燈會一直持續報警，指導濃度降下25%LEL才停止報警，是不受控制器消音鍵控制的。這樣設置主要是實現現場持續報警達到警惕的效果。如果用60的標準氣給設備通氣測試時，除了報警聲音跟40的標準氣測試的報警聲不一樣以外，其他的都一樣。
4、故障說明
開機時，如果只開煤氣報警器的備電系統是無法打開的，需要打把主電打開才能給系統通上電；如果只打開主電，控制室上的備電故障燈和通電故障燈會顯示黃燈閃爍并伴有故障報警提示。如果將控制器所負載的探測器其中一個拆掉連接線，控制器會發出E2報警故障，提示控制器無法搜索到探測器報通訊故障。為了預防企業電源不穩，我們?cè)诳刂破魃显O(shè)置了2級保險保護，可有效保障設備正常工作。
以上便是對ARD系列煤氣報警器的整體的一個系統說明，希望能夠幫助大家正確無誤的操作使用。如有其它問題可隨時撥打13065087902 進行咨詢，我們隨時為您服務！
