ARD800型天然氣報警器的安裝步驟
ARD800型天然氣報警器是一款多點位兩總線M-BUS通訊模式的氣體報警系統。整套系統是由氣體報警控制器和天然氣探測器兩部分組成。氣體報警控制器屬于非防爆設備，不能安裝在探測現場，需要安裝在監控室或者值班室等方便監控的場所。如果探測現場距離需要值班室或者監控室較遠不方便布線的話，也可以考慮將氣體報警控制器安裝在探測現場隔壁或者比較相近的有工作人員工作的辦公區域。天然氣探測器屬于防爆設備，主要安裝在防爆現場，需要探測天然氣泄漏的區域。下面具體的給大家講一下這兩大部分的安裝步驟。
ARD800型天然氣報警器的安裝步驟
1、安裝位置
控制器--->
選擇非防爆場所，安裝高度選擇便于操作既可，一般距離地面1.5米處；安裝時用2個M5的自攻螺絲把掛架緊固在墻壁上，把控制器掛在掛架上。安裝時要牢固，不傾斜，保持與地面垂直。安裝尺寸：320*230*100mm
探測器--->
探測器需要安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。探測器安裝高度宜高出釋放源0.5-2米處。為了延長探測器的使用壽命，需要避免油煙過重、蒸氣較大的環境，避免通風口、換氣扇等空氣流動較大的地方，避免水汽濕度大以及強電磁干擾的場所。根據探測器的安裝位置，選用2個M6膨脹螺栓把固定架固定在墻壁或其他支撐物上。
2、接線方式

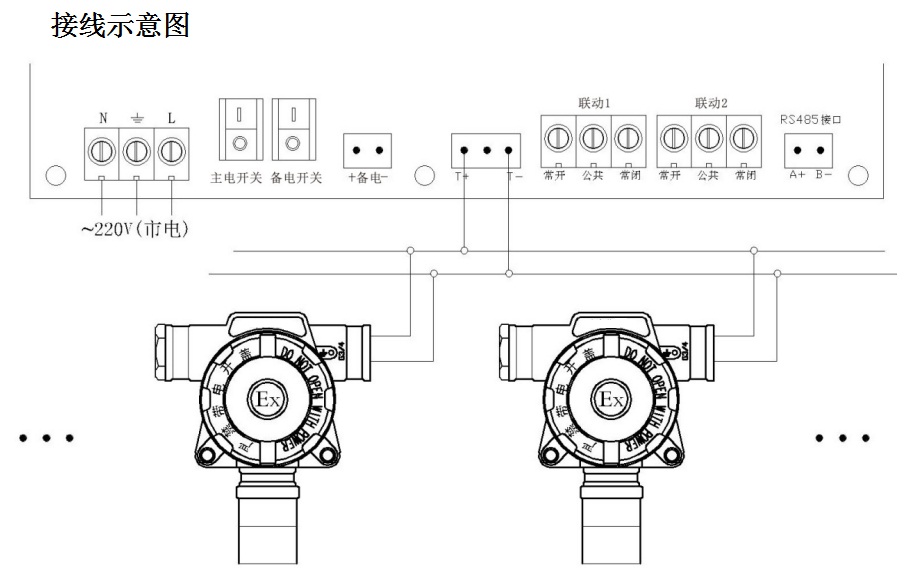

ARD800型天然氣報警器接線要采用高度屏蔽線，防止電信號被干擾，打開探測器蓋，將電纜穿入探殼內，前端剝皮50mm，線芯依次排開，根據實測截取多余的長度，剝線長度10mm。拔下接插件，用Φ3的小型螺絲刀，將撥好的導線依次固定到接插件內。接線順序：T+（紅線）、T-（黑線）、機殼地（電纜的屏蔽網）依次接控制器對應端子。T+、T-接線無反正。接好線后用防爆膠泥將電纜線出口密封，緊固好機殼。以下是接線示意圖：
按照以上接線步驟將ARD800型天然氣報警器安裝好后，給控制器供上220V電源，系統進入預熱狀態。待系統預熱完以后，便進入了正常監控狀態。如果用戶通電后，主機上顯示---標識，按一下功能鍵，輸入0000，再按一下確認鍵，系統自動搜索探測器。新采購的設備安裝好后需要對系統進行一遍“自動搜索”操作。
