在線式氟化氫報警器/氟化氫檢測儀-M-BUS兩總線通訊模式，性能穩定，提高了報警系統的可靠性，傳輸距離遠；兩線制，不用區分正負極，安裝簡單快捷，節省線材和人工；雙墻體防水結構設計，帶有安裝支架和傳感器保護罩；帶有多組聯動輸出和多重密碼保護；報警點、靈敏度和零點可調，歡迎廣大客戶朋友前來咨詢采購。我單位所售產品資質證書齊全，帶有安裝資質和國家3C認證證書，屬于一級安防產品。
SNK8000系統組成：氣體報警控制器+氟化氫探測器

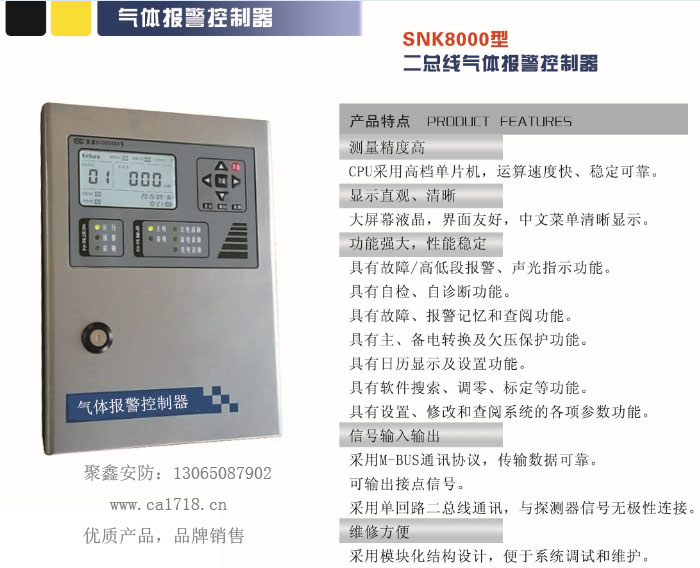

一、氣體報警控制器的介紹
SNK8000型二總線氣體報警控制器是本公司開發的高新技術產品，采用高檔單片機作為控制管理核心。與本公司的二總線制氣體探測器相配接，組成功能強大的氣體報警監控系統。
該產品是嚴格按照GB16808-2008《可燃?xì)怏w報警控制器》設計而成。由于采用M-BUS總線結構形式，所以該系統的最大特點是信號傳輸距離遠，安裝方便，特別適合控制范圍比較大的應用場合；該系統工作穩定、可靠，抗干擾性強，是燃?xì)鈭?bào)警系統更新?lián)Q代的理想產品。該產品可廣泛應用于石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃或有毒氣體的各個行業，是保證財產和人身安全的理想監測儀器。
1、產品特點
2、技術參數：
示值誤差：±5%F•S
顯示方式：大屏幕LCD液晶、發光管
報警方式：聲、光報警
報警音量：＞65dB
響應時間：≤30s
工作電壓：主電AC220V±15%，50Hz±1%
外形尺寸：320mm×230mm×90mm
工作方式：連續
工作環境：溫度 -10℃—50℃ 濕度 ≤93%RH
大氣壓力 86kPa—106kPa
絕緣電阻：正常環境時 ≥100MΩ
濕度為93%RH時 ≥1MΩ
功 耗：小于8W
供電節點：8個
報警輸出：3A /2組 接點輸出，其中一組可設置脈沖輸出
信號傳輸：36V無極性兩總線（≥RVS 2*2.5mm2二芯雙絞線）

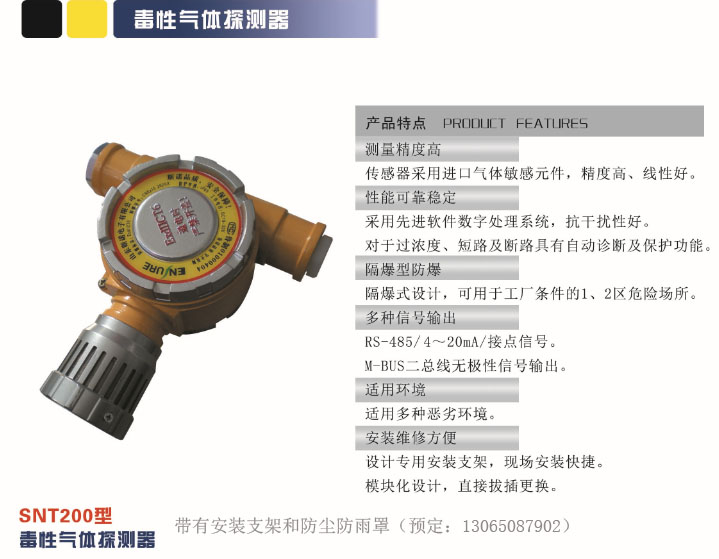

二、氟化氫探測器的介紹
工作原理：控制器以M-BUS標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動接出繼電器，從而啟動所連接的風機、磁閥或其它消防設備。
1、產品特點
2、技術參數
1、電 源：DC24V
2、功 耗：2W
3、工作環境：溫 度：-40℃－70℃（可燃?xì)怏w）
-20℃－50℃（有毒氣體）
濕 度：≤93%RH
4、大氣壓力：86kPa—106kPa
5、絕緣電阻：正常環境時≥100MΩ
6、工作方式：連續
7、防爆型式：隔爆型
8、防爆標志：ExdIICT6
9、貯 存：溫度-50℃—80℃ 濕度≤93%RH
10、M-BUS傳輸距離不大于1200米（二芯屏蔽雙絞線線徑≥0.75 mm2)
在線式氟化氫報警器/氟化氫檢測儀的安裝聯動分析：
接線標識說明
RS485接口-->RS485總線輸出接口，上傳系統A+、B-。
T+探測器T-:探測器接口（T+、T-），連接時無極性區分。
聯動1-->NO1(常開),COM1(公共),NC1(常閉)信號無源輸出。開關量輸出 容量3A/250VAC或3A/30 VDC
聯動2-->NO2(常開),COM2(公共), NC2(常閉)信號無源輸出。脈沖（瞬間）：拔掉J3(COM2繼電器旁邊)短路子，動作時間為2S。容量3A/250VAC或3A/30 VDC
+備電- -->備用電源接口（+ 接電池正極、- 接電池負極），
備電開關-->備電電源開關
主電開關-->主電電源開關
AC220V市電-->主電源輸入，L、N分別接AC220V的火線和零線。
⑺儀器自購買之日起保修一年（自然災害和人為因素除外），終生服務。
